Shortlist 2021, G5

Domaine : Géométrie · Difficulté : ★★★☆☆ · Proposé par : non indiqué

Concepts : Puissance d'un point et axe radical · Chasse aux angles et quadrilatères cycliques · Homothétie · Trigonométrie : loi des sinus, Ceva trigonométrique · Triangles semblables et similitudes

Solution officielle : Shortlist officielle 2021 (avec solutions), p. 52 (page 52 du PDF)

Figures reprises du livret officiel de la Shortlist.

Énoncé

Soit \(ABCD\) un quadrilatère inscriptible dont les côtés ont des longueurs deux à deux différentes, et soit \(O\) le centre de son cercle circonscrit. Les bissectrices intérieures des angles \(\angle ABC\) et \(\angle ADC\) coupent \(AC\) respectivement en \(B_1\) et en \(D_1\). Soit \(O_B\) le centre du cercle qui passe par \(B\) et qui est tangent à \(AC\) en \(D_1\). De même, soit \(O_D\) le centre du cercle qui passe par \(D\) et qui est tangent à \(AC\) en \(B_1\).

On suppose que \(BD_1 \parallel DB_1\). Montrer que \(O\) est sur la droite \(O_B O_D\).

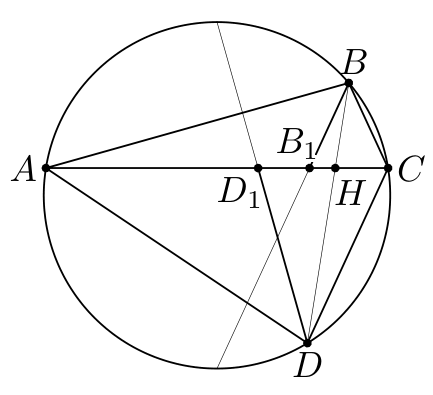

Figure (énoncé)

Énoncé original (anglais)

Let \(ABCD\) be a cyclic quadrilateral whose sides have pairwise different lengths. Let \(O\) be the circumcentre of \(ABCD\). The internal angle bisectors of \(\angle ABC\) and \(\angle ADC\) meet \(AC\) at \(B_1\) and \(D_1\), respectively. Let \(O_B\) be the centre of the circle which passes through \(B\) and is tangent to \(AC\) at \(D_1\). Similarly, let \(O_D\) be the centre of the circle which passes through \(D\) and is tangent to \(AC\) at \(B_1\).

Assume that \(BD_1 \parallel DB_1\). Prove that \(O\) lies on the line \(O_B O_D\).

Indices : les idées clés
  • Réduction : la corde commune \(BT_B\) de \(\Omega\) et \(\gamma_B\) est perpendiculaire à \(OO_B\) (de même \(DT_D \perp OO_D\)), donc il suffit de prouver \(BT_B \parallel DT_D\).
  • Puissance d'un point et axe radical (solution 1) : le point \(L_B\) où la tangente en \(B\) coupe \(AC\) vérifie \(L_BB = L_BB_1\) (Chasse aux angles), donc il est sur l'axe radical \(DT_D\) de \(\Omega\) et \(\gamma_D\).
  • Homothétie de centre \(H = AC \cap BD\) (solution 1) : elle envoie \(B\) sur \(D\) et \(D_1\) sur \(B_1\) ; la Trigonométrie : loi des sinus montre qu'elle envoie aussi \(L_D\) sur \(L_B\).
  • Théorème de Pascal et Triangles semblables et similitudes (solution 2) : un trapèze isocèle inscrit dont les diagonales se coupent au milieu de \(AC\) fournit des triangles semblables puis homothétiques.
Solutions

Les solutions ci-dessous suivent les solutions officielles de la Shortlist 2021 (deux solutions et quatre remarques).

Remarques communes. Notons \(\Omega\) le cercle \((ABCD)\), et \(\gamma_B\), \(\gamma_D\) les deux cercles de l'énoncé (de centres \(O_B\) et \(O_D\)). Les trois centres \(O\), \(O_B\), \(O_D\) sont clairement distincts.

Position des points. Supposons sans perte de généralité que \(AB > BC\). Supposons que \(AD > DC\), et soit \(H = AC \cap BD\). Alors les demi-droites \([BB_1)\) et \([DD_1)\) sont du même côté de \(BD\), car elles contiennent respectivement les milieux des arcs \(ADC\) et \(ABC\). Mais si \(BD_1 \parallel DB_1\), alors \(B_1\) et \(D_1\) doivent être séparés par \(H\). Cette contradiction montre que \(AD < CD\). (Voir la figure.)

Réduction. Soient \(T_B\) et \(T_D\) les seconds points d'intersection de \(\gamma_B\) et \(\gamma_D\) avec \(\Omega\). La corde commune \(BT_B\) de \(\Omega\) et \(\gamma_B\) est perpendiculaire à leur ligne des centres \(O_BO\) ; de même, \(DT_D \perp O_DO\). Par conséquent,

\[O \in O_BO_D \iff O_BO \parallel O_DO \iff BT_B \parallel DT_D,\]

et le problème se ramène à prouver

\[BT_B \parallel DT_D. \tag{1}\]

Solution 1

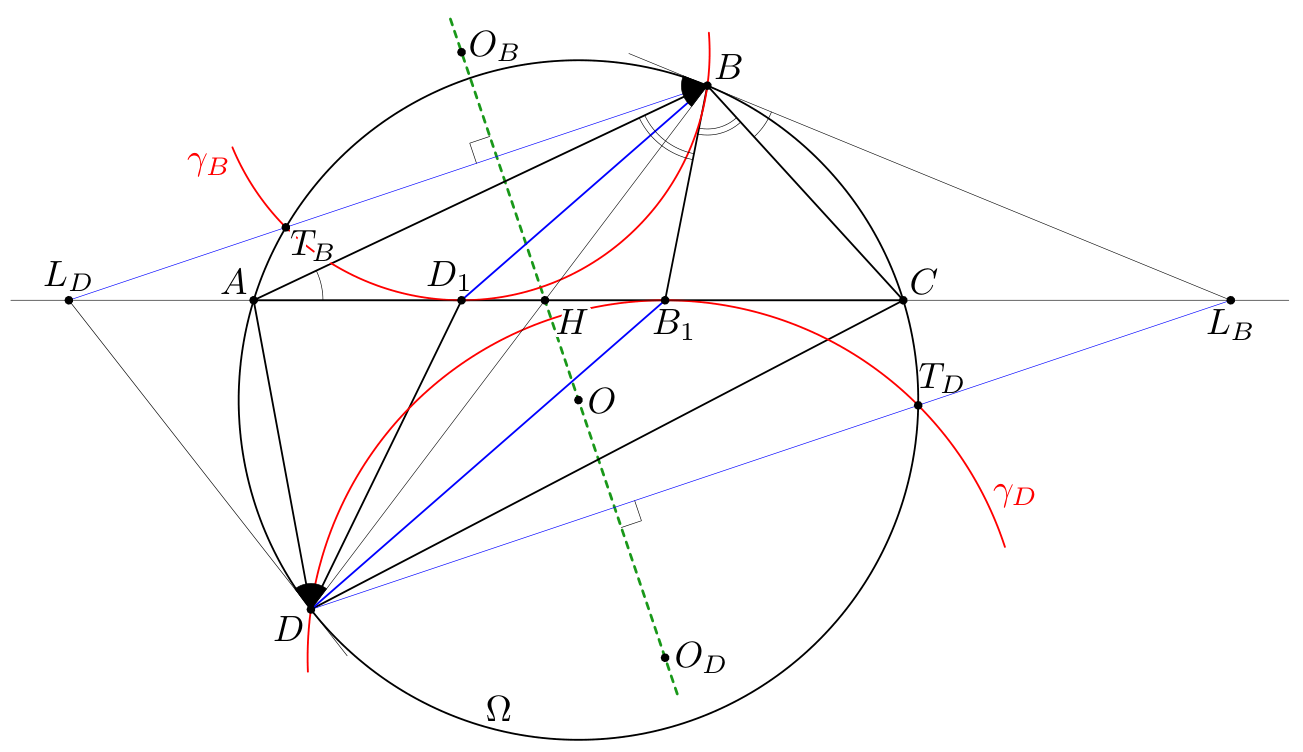

Figure (solution 1)

(Voir la figure.) Soit \(H\) le point d'intersection des diagonales \(AC\) et \(BD\), et soit \(h\) l'homothétie de centre \(H\) qui envoie \(B\) sur \(D\). Comme \(BD_1 \parallel DB_1\), on a \(h(D_1) = B_1\).

Soient \(L_B\) et \(L_D\) les points où les tangentes à \(\Omega\) en \(B\) et en \(D\) coupent \(AC\). Par chasse aux angles (angle tangente-corde et bissectrice),

\[\angle L_BBB_1 = \angle L_BBC + \angle CBB_1 = \angle BAL_B + \angle B_1BA = \angle BB_1L_B,\]

donc le triangle \(L_BBB_1\) est isocèle : \(L_BB = L_BB_1\). Les puissances de \(L_B\) par rapport à \(\Omega\) et à \(\gamma_D\) valent \(L_BB^2\) et \(L_BB_1^2\) (car \(L_BB\) est tangente à \(\Omega\) et \(L_BB_1\) tangente à \(\gamma_D\)) ; elles sont égales, donc \(L_B\) est sur l'axe radical \(T_DD\) de ces deux cercles. De même, \(L_D\) est sur l'axe radical \(T_BB\) de \(\Omega\) et \(\gamma_B\).

Par la loi des sinus dans le triangle \(BHL_B\),

\[\frac{HL_B}{\sin \angle HBL_B} = \frac{BL_B}{\sin \angle BHL_B} = \frac{B_1L_B}{\sin \angle BHL_B} ; \tag{2}\]

de même,

\[\frac{HL_D}{\sin \angle HDL_D} = \frac{DL_D}{\sin \angle DHL_D} = \frac{D_1L_D}{\sin \angle DHL_D}. \tag{3}\]

Clairement, \(\angle BHL_B = \angle DHL_D\). Dans le cercle \(\Omega\), les tangentes \(BL_B\) et \(DL_D\) font des angles égaux avec la corde \(BD\), donc \(\sin \angle HBL_B = \sin \angle HDL_D\) (cette égalité ne dépend pas de la figure). En divisant (2) par (3), on obtient

\[\frac{HL_B}{HL_D} = \frac{B_1L_B}{D_1L_D}, \qquad \text{donc} \qquad \frac{HL_B}{HL_D} = \frac{HL_B - B_1L_B}{HL_D - D_1L_D} = \frac{HB_1}{HD_1}.\]

Comme \(h(D_1) = B_1\), cette relation donne \(h(L_D) = L_B\). Ainsi \(h\) envoie la droite \(L_DB\) sur la droite \(L_BD\), et ces droites sont parallèles. Comme \(L_DB\) est la droite \(BT_B\) et \(L_BD\) la droite \(DT_D\), on a (1). \(\blacksquare\)

Solution 2

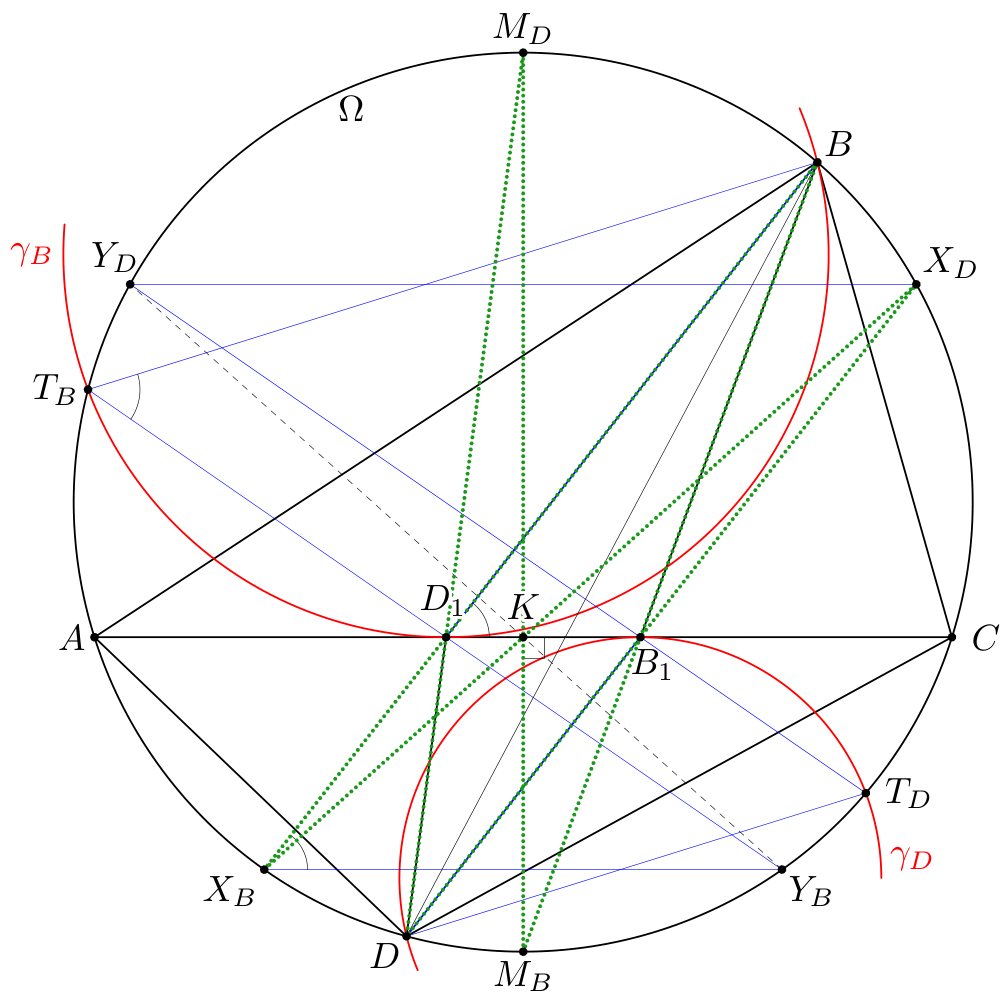

Figure (solution 2)

(Voir la figure.) Soient \(X_B\) et \(Y_B\) les seconds points d'intersection de \(BD_1\) et \(T_BD_1\) avec \(\Omega\). Alors (angle tangente-corde dans \(\gamma_B\), puis angles inscrits dans \(\Omega\))

\[\angle BD_1C = \angle BT_BD_1 = \angle BT_BY_B = \angle BX_BY_B,\]

ce qui montre que \(X_BY_B \parallel AC\). De même, si \(DB_1\) et \(T_DB_1\) recoupent \(\Omega\) en \(X_D\) et \(Y_D\), alors \(X_DY_D \parallel AC\).

Soient \(M_D\) et \(M_B\) les milieux des arcs \(ABC\) et \(ADC\) ; les points \(D_1\) et \(B_1\) sont respectivement sur \(DM_D\) et \(BM_B\). Soit \(K\) le milieu de \(AC\) (qui est sur \(M_BM_D\)). Le théorème de Pascal appliqué à l'hexagone \(M_DDX_DX_BBM_B\) montre que les points

\[D_1 = M_DD \cap X_BB, \qquad B_1 = DX_D \cap BM_B, \qquad X_DX_B \cap M_BM_D\]

sont alignés ; donc \(X_DX_B \cap M_BM_D\) est sur \(AC\), c'est-à-dire que \(X_BX_D\) passe par \(K\). Par symétrie par rapport à \(M_BM_D\), les diagonales du trapèze isocèle \(X_BY_BX_DY_D\) se coupent en \(K\).

Soient \(b\) et \(d\) les distances des droites \(X_BY_B\) et \(X_DY_D\) à \(AC\). Alors

\[\frac{X_BY_B}{X_DY_D} = \frac{b}{d} = \frac{D_1X_B}{B_1X_D},\]

où la seconde égalité vient de \(D_1X_B \parallel B_1X_D\). Par conséquent, les triangles \(D_1X_BY_B\) et \(B_1X_DY_D\) sont semblables. Les triangles \(D_1T_BB\) et \(B_1T_DD\) leur sont semblables (cordes sécantes en \(D_1\) et en \(B_1\)), donc semblables entre eux. Comme \(BD_1 \parallel DB_1\), ces triangles sont même homothétiques, d'où \(BT_B \parallel DT_D\), comme voulu. \(\blacksquare\)

Remarques

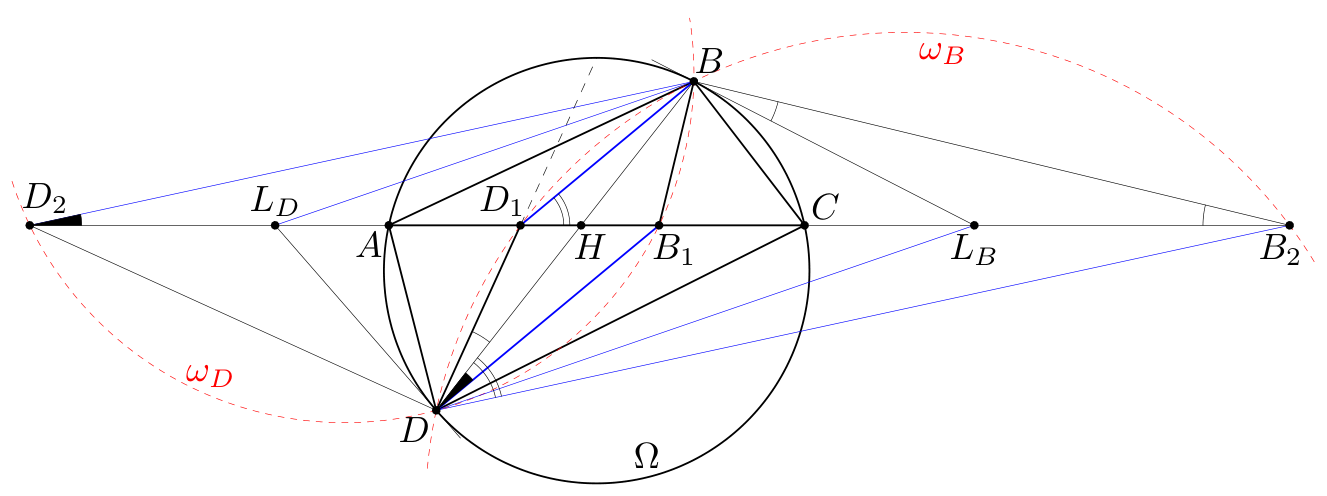

Figure (remarques)

Remarque 1. La discussion sur la position des points semble nécessaire pour les deux solutions ; elle découle cependant automatiquement de la chasse aux angles de la remarque 2.

Remarque 2 (preuve synthétique de \(h(L_D) = L_B\)). Soient \(B_2\) et \(D_2\) les points où les bissectrices extérieures des angles \(ABC\) et \(ADC\) coupent \(AC\) ; supposons l'arc \(AB\) plus grand que l'arc \(CB\). Dans le triangle \(BB_1B_2\), rectangle en \(B\), le point \(L_B\) de l'hypoténuse vérifie \(L_BB_1 = L_BB\), donc \(L_B\) est le milieu de \(B_1B_2\). Comme \(DD_1\) est la bissectrice intérieure de l'angle \(ADC\),

\[\angle BDD_1 = \frac{\angle BDA - \angle CDB}{2} = \frac{\angle BCA - \angle CAB}{2} = \angle BB_2D_1,\]

donc \(B\), \(B_2\), \(D\), \(D_1\) sont sur un même cercle \(\omega_B\). De même, \(L_D\) est le milieu de \(D_1D_2\), et \(D\), \(D_2\), \(B\), \(B_1\) sont sur un même cercle \(\omega_D\). Alors

\[\angle B_2DB_1 = \angle B_2DB - \angle B_1DB = \angle B_2D_1B - \angle B_1D_2B = \angle D_2BD_1.\]

Les côtés correspondants des triangles \(DB_1B_2\) et \(BD_1D_2\) sont donc parallèles, et ces triangles sont homothétiques (de centre \(H\)) ; leurs médianes correspondantes \(DL_B\) et \(BL_D\) sont donc parallèles.

Autre variante : une fois obtenus \(\omega_B\) et \(\omega_D\), on remarque que \(H\) est sur leur axe radical \(BD\), d'où \(HB_1 \cdot HD_2 = HD_1 \cdot HB_2\), soit \(\frac{HB_1}{HD_1} = \frac{HB_2}{HD_2}\). (Le livret écrit \(\frac{HB_2}{HD_1}\) au second membre ; il faut lire \(\frac{HB_2}{HD_2}\).) Comme \(h(D_1) = B_1\), cela donne \(h(D_2) = B_2\), donc \(h(L_D) = L_B\).

Remarque 3. Comme \(h\) conserve la droite \(AC\) et envoie \(B\) sur \(D\) et \(D_1\) sur \(B_1\), on a \(h(\gamma_B) = \gamma_D\). Donc \(h(O_B) = O_D\) ; en particulier, \(H\) est aussi sur la droite \(O_BO_D\).

Remarque 4. La proposition originale demandait de prouver que les relations \(BD_1 \parallel DB_1\) et \(O \in O_BO_D\) sont équivalentes. Une fois prouvée l'implication \(BD_1 \parallel DB_1 \Rightarrow O \in O_BO_D\), la réciproque se démontre soit en refaisant le raisonnement à l'envers, mutatis mutandis, soit par la procédure habituelle consistant à faire varier certains points de la construction. Le comité de sélection a choisi la version actuelle, moins technique mais qui garde l'essentiel des idées. (Le livret note ici \(O_1O_2\) pour \(O_BO_D\).)
