Shortlist 2023, G8

Domaine : Géométrie · Difficulté : ★★★★★ · Proposé par : U.S.A.

Concepts : Puissance d'un point et axe radical · Chasse aux angles et quadrilatères cycliques

Solution officielle : Shortlist officielle 2023 (avec solutions), p. 78 (page 80 du PDF)

Problème 6 de l'OIM 2023

Ce problème a été choisi parmi ceux de la shortlist pour l'épreuve de l'OIM 2023, où il était le problème 6 (jour 2).

Figures reprises du livret officiel de la Shortlist.

Énoncé

Soit \(ABC\) un triangle équilatéral. Les points \(A_1, B_1, C_1\) sont à l'intérieur du triangle \(ABC\), de sorte que le triangle \(A_1B_1C_1\) soit scalène, que \(BA_1 = A_1C\), \(CB_1 = B_1A\), \(AC_1 = C_1B\) et que

\[\angle BA_1C + \angle CB_1A + \angle AC_1B = 480^\circ.\]

Les droites \(BC_1\) et \(CB_1\) se coupent en \(A_2\) ; les droites \(CA_1\) et \(AC_1\) se coupent en \(B_2\) ; les droites \(AB_1\) et \(BA_1\) se coupent en \(C_2\).

Montrer que les cercles circonscrits aux triangles \(AA_1A_2\), \(BB_1B_2\) et \(CC_1C_2\) ont deux points communs.

Énoncé original (anglais)

Let \(ABC\) be an equilateral triangle. Points \(A_1, B_1, C_1\) lie inside triangle \(ABC\) such that triangle \(A_1B_1C_1\) is scalene, \(BA_1 = A_1C\), \(CB_1 = B_1A\), \(AC_1 = C_1B\) and

\[\angle BA_1C + \angle CB_1A + \angle AC_1B = 480^\circ.\]

Lines \(BC_1\) and \(CB_1\) intersect at \(A_2\); lines \(CA_1\) and \(AC_1\) intersect at \(B_2\); and lines \(AB_1\) and \(BA_1\) intersect at \(C_2\).

Prove that the circumcircles of triangles \(AA_1A_2\), \(BB_1B_2\), \(CC_1C_2\) have two common points.

Indices : les idées clés
  • Puissance d'un point et axe radical : trouver deux points distincts \(X\) et \(Y\) ayant la même puissance par rapport aux trois cercles ; les trois cercles ont alors un axe radical commun.
  • Chasse aux angles : \(A_1\) est le centre du cercle \(A_2BC\), d'où des quadrilatères cycliques comme \(B_1C_1B_2C_2\) et \(BCB_3C_3\).
  • Théorème des trois axes radicaux appliqué deux fois : une fois pour obtenir \(X\) (concours de \(A_1A_2\), \(B_1B_2\), \(C_1C_2\)), une fois pour \(Y\) (concours de \(AA_3\), \(BB_3\), \(CC_3\)).
  • Vérifications de position : \(X\) est intérieur aux cercles et \(X \neq Y\) (c'est là qu'intervient l'hypothèse « non isocèle »).
Solutions

Les solutions ci-dessous suivent la solution officielle de la Shortlist 2023 (une solution et une remarque).

Solution

Figure (solution 1) Figure (solution 1)

Soient \(\delta_A, \delta_B, \delta_C\) les cercles circonscrits à \(AA_1A_2\), \(BB_1B_2\), \(CC_1C_2\). La stratégie est de trouver deux points distincts ayant la même puissance par rapport à \(\delta_A\), \(\delta_B\) et \(\delta_C\).

Affirmation 1. \(A_1\) est le centre du cercle circonscrit à \(A_2BC\) (et de même par permutation circulaire).

Preuve. Comme \(A_1\) est sur la médiatrice de \([BC]\) et à l'intérieur du triangle \(BA_2C\), il suffit de montrer que \(\angle BA_1C = 2\angle BA_2C\). Or (les triangles \(AC_1B\) et \(CB_1A\) étant isocèles, et \(\angle BAC = 60^\circ\))

\[\begin{aligned} \angle BA_2C &= \angle A_2BA + \angle BAC + \angle ACA_2 \\ &= \tfrac{1}{2}\big((180^\circ - \angle AC_1B) + (180^\circ - \angle CB_1A)\big) + 60^\circ \\ &= 240^\circ - \tfrac{1}{2}(480^\circ - \angle BA_1C) \\ &= \tfrac{1}{2}\angle BA_1C. \end{aligned}\]

\(\square\)

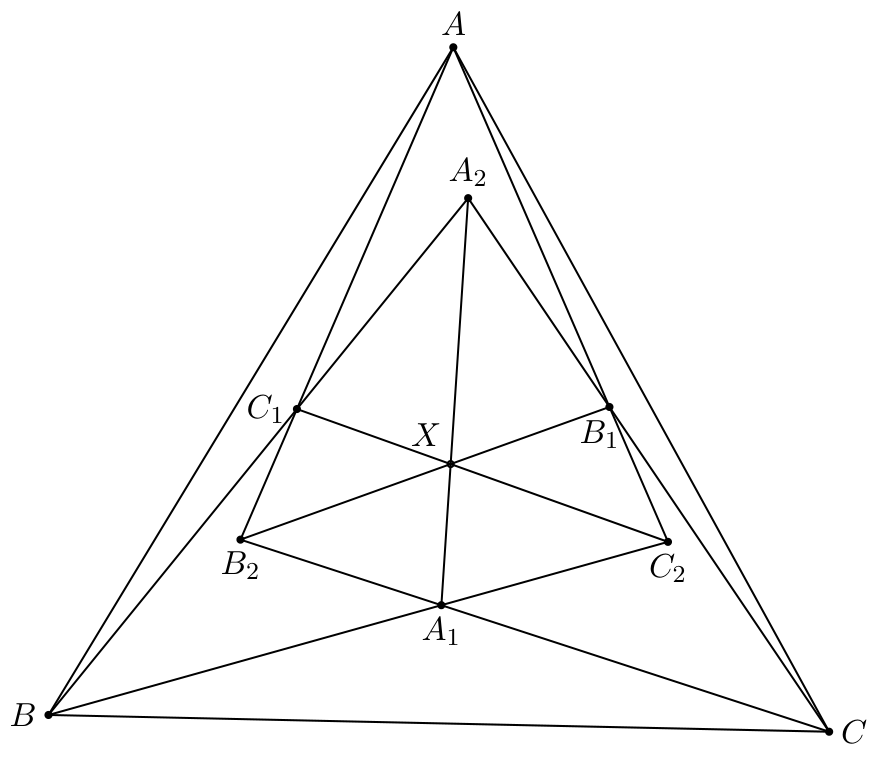

Le point \(X\). Grâce aux centres ci-dessus (\(B_1\) centre de \(\odot AB_2C\), \(C_1\) centre de \(\odot ABC_2\)) et aux alignements \(B_2 \in AC_1\), \(C_2 \in AB_1\),

\[\angle B_1B_2C_1 = \angle B_1B_2A = \angle B_2AB_1 = \angle C_1AC_2 = \angle AC_2C_1 = \angle B_1C_2C_1,\]

donc \(B_1C_1B_2C_2\) est cyclique. De même, \(C_1A_1C_2A_2\) et \(A_1B_1A_2B_2\) sont cycliques. L'hexagone \(A_1B_2C_1A_2B_1C_2\) n'est pas inscriptible, car

\[\angle C_2A_1B_2 + \angle B_2C_1A_2 + \angle A_2B_1C_2 = 480^\circ \neq 360^\circ.\]

On peut donc appliquer le théorème de l'axe radical aux trois cercles : \(A_1A_2\), \(B_1B_2\), \(C_1C_2\) sont concourantes en un point \(X\). Ce point a la même puissance par rapport à \(\delta_A\), \(\delta_B\), \(\delta_C\) (par exemple \(XA_1 \cdot XA_2 = XB_1 \cdot XB_2\), puissance par rapport au cercle \(A_1B_1A_2B_2\)).

Le livret écrit « \(A_1A_2, B_1B_2, C_1, C_2\) concourent » ; il faut lire \(C_1C_2\).

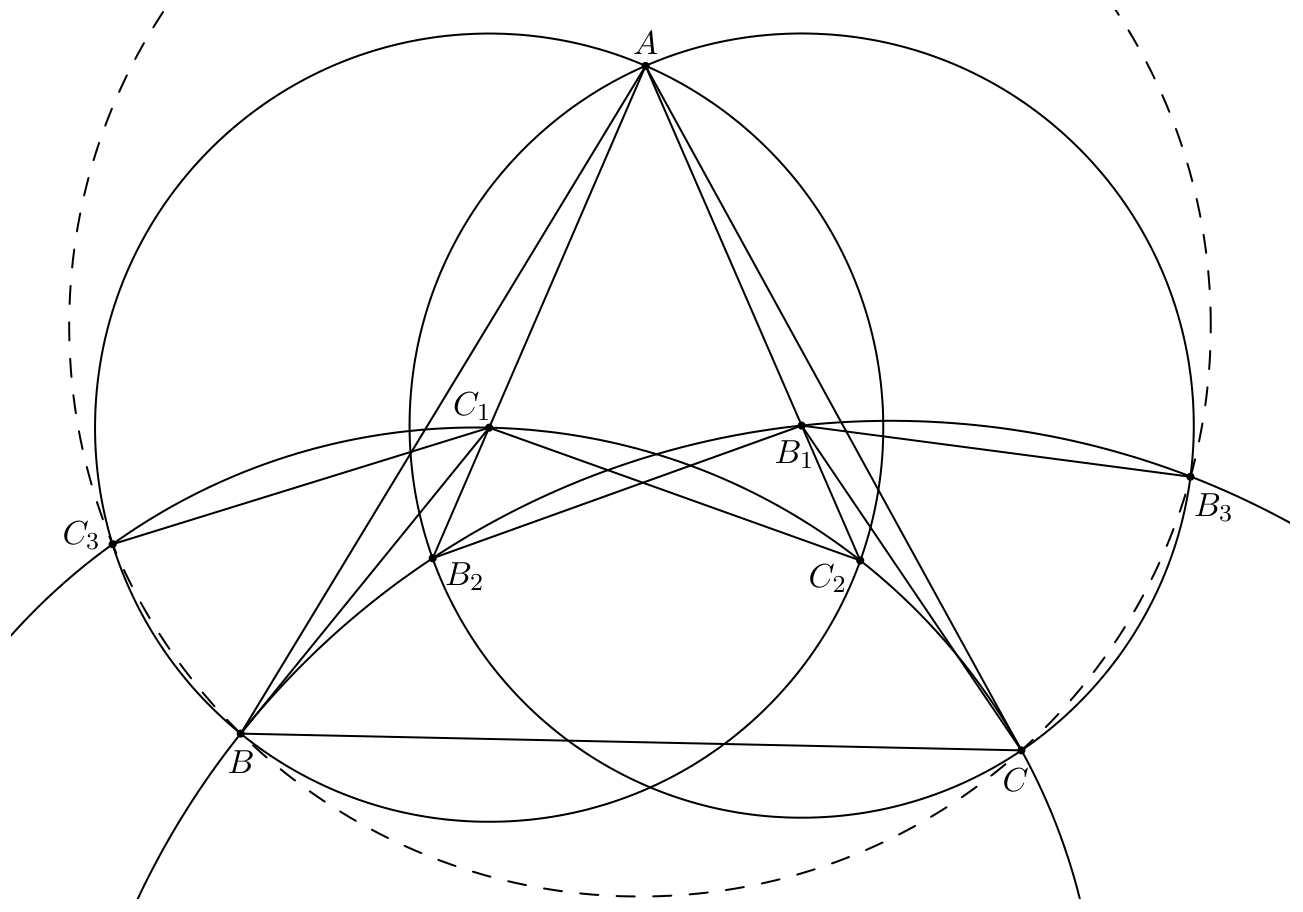

Le point \(Y\). Le cercle circonscrit à \(A_2BC\) recoupe \(\delta_A\) en \(A_3 \neq A_2\) ; on définit \(B_3\) et \(C_3\) de même.

Affirmation 2. \(BCB_3C_3\) est cyclique.

Preuve. Avec des angles orientés, et puisque \(CC_1 \perp AB\),

\[\begin{aligned} \measuredangle BC_3C &= \measuredangle BC_3C_2 + \measuredangle C_2C_3C \\ &= \measuredangle BAC_2 + \measuredangle C_2C_1C \\ &= 90^\circ + \measuredangle(C_1C, AC_2) + \measuredangle C_2C_1C \\ &= 90^\circ + \measuredangle C_1C_2B_1. \end{aligned}\]

De même \(\measuredangle CB_3B = 90^\circ + \measuredangle B_1B_2C_1\). Donc, puisque \(B_1C_1B_2C_2\) est cyclique,

\[\measuredangle BB_3C = 90^\circ + \measuredangle C_1B_2B_1 = 90^\circ + \measuredangle C_1C_2B_1 = \measuredangle BC_3C. \qquad \square\]

De même \(CAC_3A_3\) et \(ABA_3B_3\) sont cycliques. L'hexagone \(AC_3BA_3CB_3\) n'est pas inscriptible : sinon \(AB_2CB_3\) cyclique impliquerait que \(B_2\) est sur \(\odot ABC\), ce qui est impossible puisque \(B_2\) est à l'intérieur du triangle \(ABC\). Le théorème de l'axe radical appliqué à ces trois cercles montre que \(AA_3\), \(BB_3\), \(CC_3\) sont concourantes en un point \(Y\), qui a la même puissance par rapport à \(\delta_A\), \(\delta_B\), \(\delta_C\).

Vérifications techniques.

  • Soit \(O\) le centre du triangle \(ABC\). On a

    \[\angle BA_1C = 480^\circ - \angle CB_1A - \angle AC_1B > 480^\circ - 180^\circ - 180^\circ = 120^\circ,\]

    donc \(A_1\) est à l'intérieur du triangle \(BOC\) ; de même pour \(B_1\) et \(C_1\). Ainsi les triangles \(BA_1C\), \(CB_1A\), \(AC_1B\) ont des intérieurs disjoints, et \(A_1B_2C_1A_2B_1C_2\) est un hexagone convexe. Donc \(X\) est sur le segment \([A_1A_2]\), et par conséquent à l'intérieur de \(\delta_A\).

  • Comme \(A_1\) est le centre de \(\odot A_2BC\), \(A_1A_2 = A_1A_3\) ; dans le quadrilatère cyclique \(AA_2A_1A_3\), les droites \(AA_2\) et \(AA_3 = AY\) sont donc symétriques par rapport à \(AA_1\). Comme \(X\) est sur le segment \([A_1A_2]\), on ne peut avoir \(X = Y\) que si \(A_1\) et \(A_2\) sont tous deux sur la médiatrice de \([BC]\). Mais alors \(B_1\) et \(C_1\) seraient symétriques par rapport à cette droite, d'où \(A_1B_1 = A_1C_1\), ce qui contredit l'hypothèse que \(A_1B_1C_1\) n'est pas isocèle.

Conclusion. Les points \(X\) et \(Y\) sont distincts et ont la même puissance par rapport à \(\delta_A\), \(\delta_B\), \(\delta_C\) : ces cercles ont donc un axe radical commun, la droite \(XY\). Comme \(X\) est à l'intérieur de \(\delta_A\) (et de même de \(\delta_B\), \(\delta_C\)), cet axe radical coupe les cercles en deux points, qui sont communs à \(\delta_A\), \(\delta_B\), \(\delta_C\). \(\blacksquare\)

Remarques

Remarque. On peut construire \(Y\) autrement. On a

\[\frac{\sin \angle BAA_2}{\sin \angle A_2AC} = \frac{\frac{A_2B}{AA_2} \sin \angle A_2BA}{\frac{A_2C}{AA_2} \sin \angle ACA_2} = \frac{A_2B}{A_2C} \cdot \frac{\sin \angle C_1BA}{\sin \angle ACB_1} = \frac{\sin \angle B_1CB}{\sin \angle CBC_1} \cdot \frac{\sin \angle C_1BA}{\sin \angle ACB_1},\]

donc

\[\frac{\sin \angle BAA_2}{\sin \angle A_2AC} \cdot \frac{\sin \angle CBB_2}{\sin \angle B_2BA} \cdot \frac{\sin \angle ACC_2}{\sin \angle C_2CB} = 1.\]

Par le théorème de Ceva (forme trigonométrique), \(AA_2\), \(BB_2\), \(CC_2\) sont concourantes, et le conjugué isogonal de ce point de concours est \(Y\).
